一、數據采集模塊調試

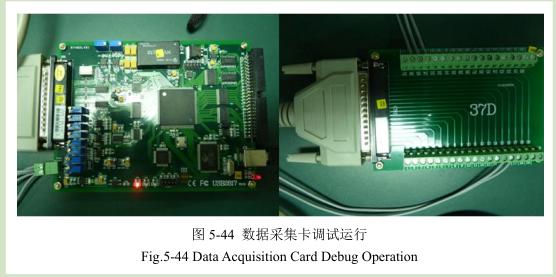

在調試過程中由于PCI數據采集卡裝在臺式機上面，由于現場移動操作過程不是很方便，因此本項目調試過程中直接用USB2817數據采集卡結合筆記本電腦進行調試。

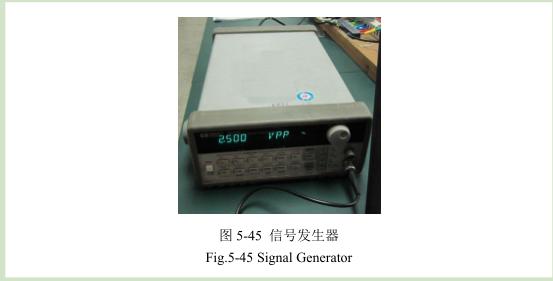

USB2817信號輸入量程為0-10V，由于風溫、風速傳感器還沒有采購回來，考慮到實驗室現有實驗設備，在調試過程中把信號輸入端口與信號發生器相接，通過信號發生器發出的信號來模擬傳感器傳回的信號，進而可以驗證數據采集卡的工作情況及相應程序模塊的工作是否正常。






二、程序模塊調試與完善

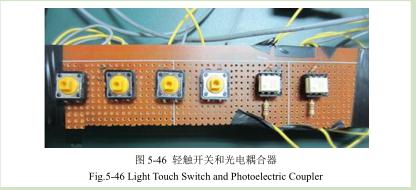

調試過程中先進行手動操作面板相應功能的調試，在外部接線中接入輕觸開關。在前面板把傳感器測量量程設計完畢后，通過點動相應的輕觸開關來控制電機的正反轉。

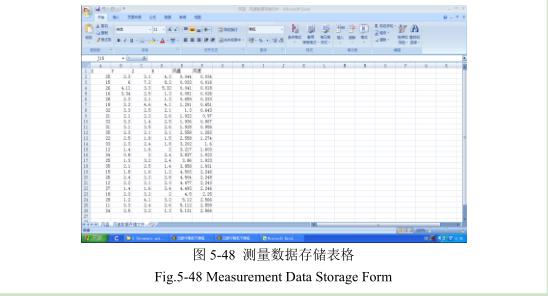

由于程序調試過程中發現之前程序有些地方的邏輯結構不是很合理，以及在運行過程中相應模塊的功能不是很完善，界面的可觀測性不是很理想等等一些細節的問題，具體修改完善過程較多這里就不再贅述。通過調試操作后程序功能得到了很好的完善，測試完成后測試結果自動保存在數據存儲文件中，并可以用EXEL表格和txt記事本的打開。經調試整個測試系統在實驗室條件下具備最初設計目標，可滿足現場測試操作的需求。http://52jykm.com
