一、經濟型高低溫試驗箱控制系統設計

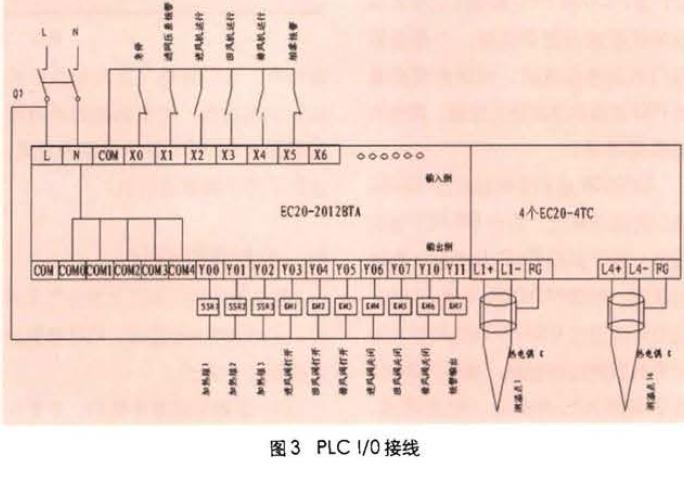

   基于 PLC 的控制系統結構 如圖 2 所示。EC20 系統 PLC設備的 1/0接線如圖 3 所示 。
二、經濟型高低溫試驗箱工作原理
   根據經濟型高低溫試驗箱工藝要求組成 如上圖 控制系統:上 位機采用臺灣研華 IPC (工控計算機); 監控畫面采用亞控公司的 KINGVIEW 軟件，該軟件操作簡單，元件形象豐富，性能穩定 ;核 心控制部分采用 EMERSON EC20-2012BTA 類型的 PLC和4個溫度采集模塊(EC20-4TC ，接受K 型溫度信 號);傳動采用 EMERSON EV2000通用型變頻器。
   在設備連接萬面 ，EC20 PLC 充 分體現了自身的優勢 ，由于 EC20 PLC 本身帶有 2 個串行通信口 (1 個 RS232 口，集成自由協議/編程協議/ MODBUS 從站協議， 1 個 RS2321 485 口，集成自由協議 IMODBUS 主 站/以站協議上 EC20 PLC 利用 COMO 口和IPC 進行通信(EC20 PLC做從站，設置成 MODBUS ).，人站協 議)，利用 COM1 和 臺變頻器組成 網絡進行集中控制 ( EC20 PLC 的 COM1 設置成 MODBUS 主站協議)。
   IPC   為整個系統的人機接口 ， IPC 讀取 PLC 采集的系統運行狀態如 各鳳機的運轉狀態，各測溫點溫 度  .  報警狀況并顯示在監控畫面 上， IPC 又把各種操作命令傳給 PLC 以控制系統的運行，如溫度的設 定 ，PID  參數設定，各種閥門的開 閉 ，變頻器的啟動、停止等設定。 并且可以實時監控整個系統的工作運 行狀態 、動作過程及故障報警等， IPC   還可以根據設定對采集的數掘進 行保存打印。
   在系統設計中 ，EC20 PLC 為整 個系統的核心，執行各種系統操作 及計算， EC20 PLC 根據工藝要求和 現場狀況進行邏輯判斷，開閉各種 閥門和啟停各鳳機;同時利用自身 的PID功能對溫度進行控制，具體為 法后面描述。
   EV2000 系列變頻器自帶 RS485 接口的通訊單元，符合 RS485 通訊 規范，用于實現 PLC 與多臺變頻器 的聯網。根據 MODBUS 通訊協議， 我們可以通過 RS485 網絡輕松實現 對變頻器的運行控制。由于 RS485 通訊鏈路傳輸距離遠、配繞簡單、 抗干擾能力強、可靠性寓，因此在設計中 ，我們省略了變頻器的外部起?？刂凭€路，對變頻器的所有控 制都通過 RS485 通訊鏈路來完成， 達到了經濟實惠的目的。



三、經濟型高低溫試驗箱監控畫面設計
整個系統監控畫面主要分為主畫面、實時溫度監控畫面、 PIO 參數設定畫面三個部分.

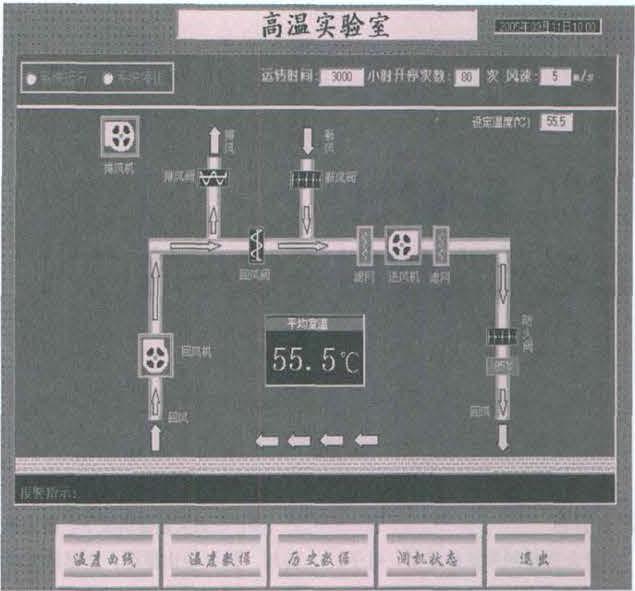

(1)主畫面如圖 4 所示。主要完成對系統狀態的監控(如各種鳳闊的開閉狀態，鳳機的運行狀態 ，報警狀態)，數據統計(如系統運行的時鬧， 啟停系統的次數) ，溫度設定/測量等 功能。
(2) 實時溫度監控畫面如圖 5 所 示。此畫面主要用于對溫度的實時 監控，并描繪出溫度曲線趨勢，以 便判斷系統的溫度控制是否處于良好 狀態，同時可以實現對溫度進行保 存/打印等操作.
(3) PID 參數設定畫面主要用于比






例常數 P ，積分常數1 ，微分常數D的設定，同時根據實時溫度曲線狀 況進行調節;同時顯示 PIO 控制的輸 出比例，如圖 6 所示。http://52jykm.com
